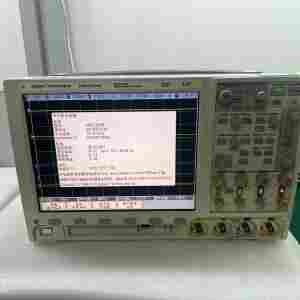

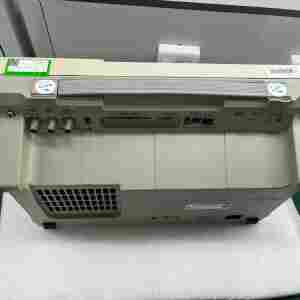

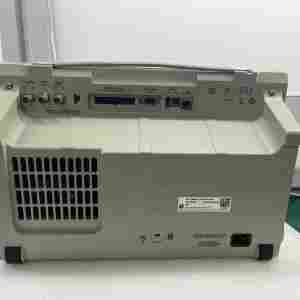

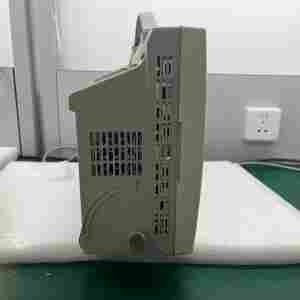

MSO7054A 是 Agilent 的 500 MHz、4+16 通道混合信號示波器?；旌闲盘?hào)示波器有兩種輸入。它們具有少量的模擬通道（通常為 2 到 4 個）和大量的數字通道（通常為 16 個）。混合信號示波器通過結合數字存儲示波器和邏輯分析儀的功能來測試設備。

附加的功能：

 帶寬：500兆赫

 通道：4 個模擬 + 16 個數字

 采樣率：2 GSa/s

 記錄長度：8 Mpts

 具有 256 級強度的 12.1 英寸 XGA 顯示屏可顯示細微的信號細節

高達 100,000 個波形/秒的業界*快更新速率顯示偶發事件

 高分辨率模式：12 位實時垂直分辨率，單次模式

 使用 FFT 進行波形數學運算

 峰值檢測：500 ps

 自動探針接口

 5位硬件計數器

 觸發輸出和參考時鐘輸入/輸出

 23 次自動測量和統計

 模擬 HDTV/EDTV 觸發

 總線模式顯示
