特征：
高通/低通（可級聯帶通）
頻率范圍：1 Hz 至 100 kHz
兩個獨立的過濾器通道
115 dB/倍頻程滾降
0.1 dB 通帶紋波
80 dB 阻帶衰減
6 nV/√Hz 輸入噪聲
高達 80 dB 的增益
GPIB 和 RS-232 接口
阻抗 1 MΩ // 15 pF
8極6零橢圓型

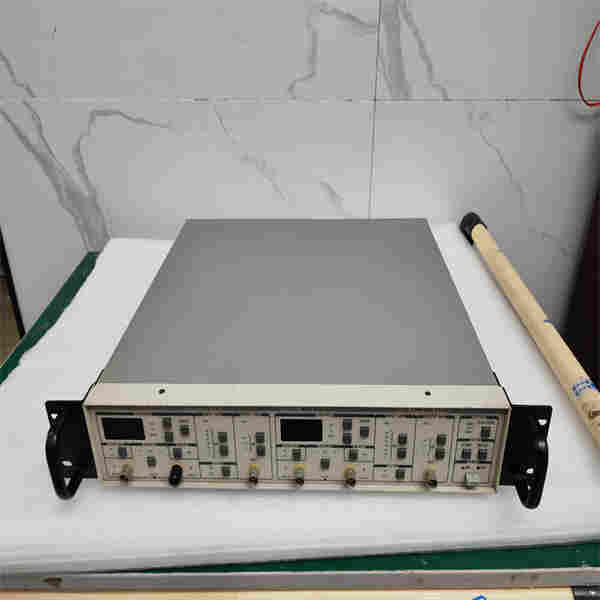

在斯坦福研究系統 SR650 上，每個儀器通道都有一個低噪聲前置放大器、一個精密高通或低通濾波器部分和一個輸出放大器。濾波器為 8 極點、6 零橢圓型，每倍頻程滾降為 115 dB，通帶紋波為 0.1 dB，阻帶衰減為 80 dB。截止頻率可設置在 1 Hz 至 100 kHz 之間，使 SR650 成為抗混疊、音頻分析和通用頻域信號調節等應用的理想選擇。

輸入和前置放大器

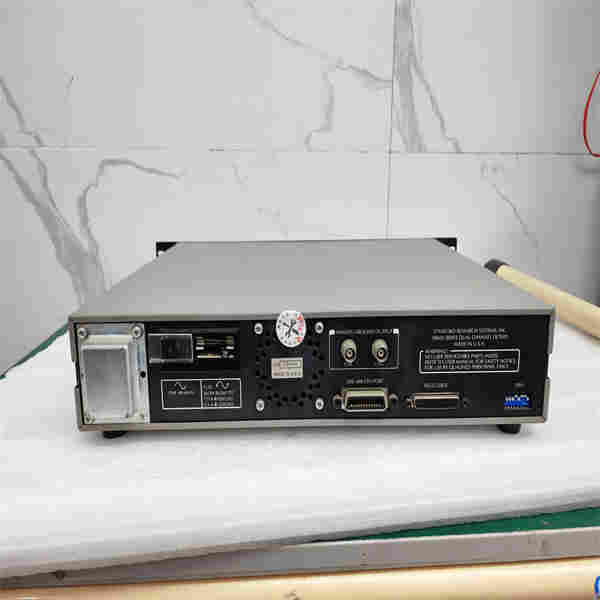

每個濾波器通道都有一個浮動差分輸入，輸入阻抗為 1 MΩ，輸入噪聲為 6 nV/√Hz。每個濾波器通道的模擬接地在后面板 BNC 連接器處可用，以提供完全的接地靈活性。濾波器接地可以連接到儀器的機箱接地或任何其他點。可以選擇 AC 和 DC 輸入耦合，并且一個反轉鍵允許通過一次按鍵將信號的相位移動 180°?？梢砸?10 dB 的增量高達 60 dB 的前置放大器增益。一個簡單的偏移調整螺釘可讓您消除信號中的直流分量。
