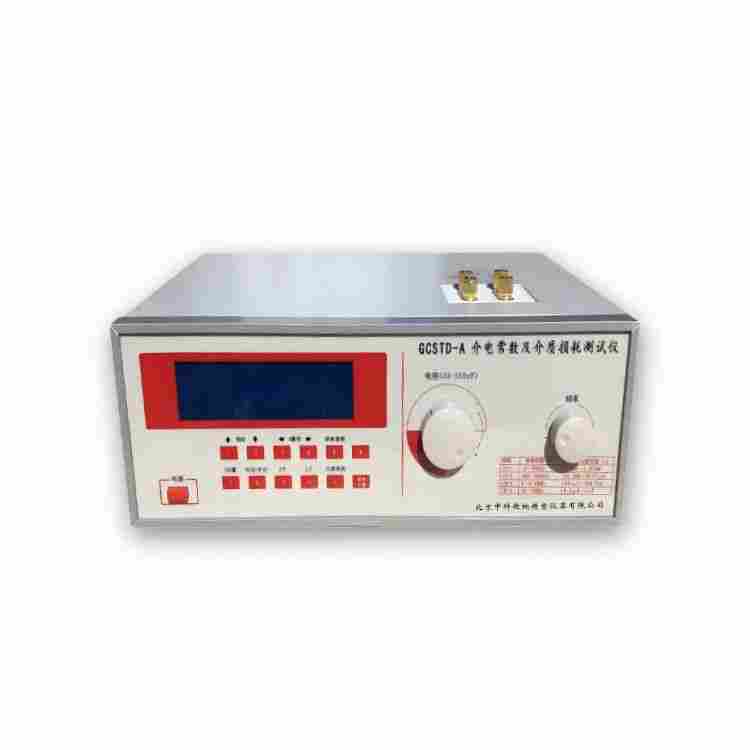

高頻介電常數及介質損耗測試儀

GCSTD-A/B

一、滿足標準

GB/T1409-2006測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的方法

GB/T 5654-2007液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量

GB/T 21216-2007絕緣液體 測量電導和電容確定介質損耗因數的試驗方法

GB/T 1693-2007硫化橡膠 介電常數和介質損耗角正切值的測定方法

GB/T 5594.4-1985__電子元器件結構陶瓷材料性能測試方法介質損耗角正切值的測試方法

GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的方法

ASTM D150/IEC 60250固體電絕緣材料的(恒久電介質)的交流損耗特性和介電常數的測試方法

二、主要用途

主要用于測量非金屬材料的介電常數（ε）和介質損耗（tanδ）

三、產品概述

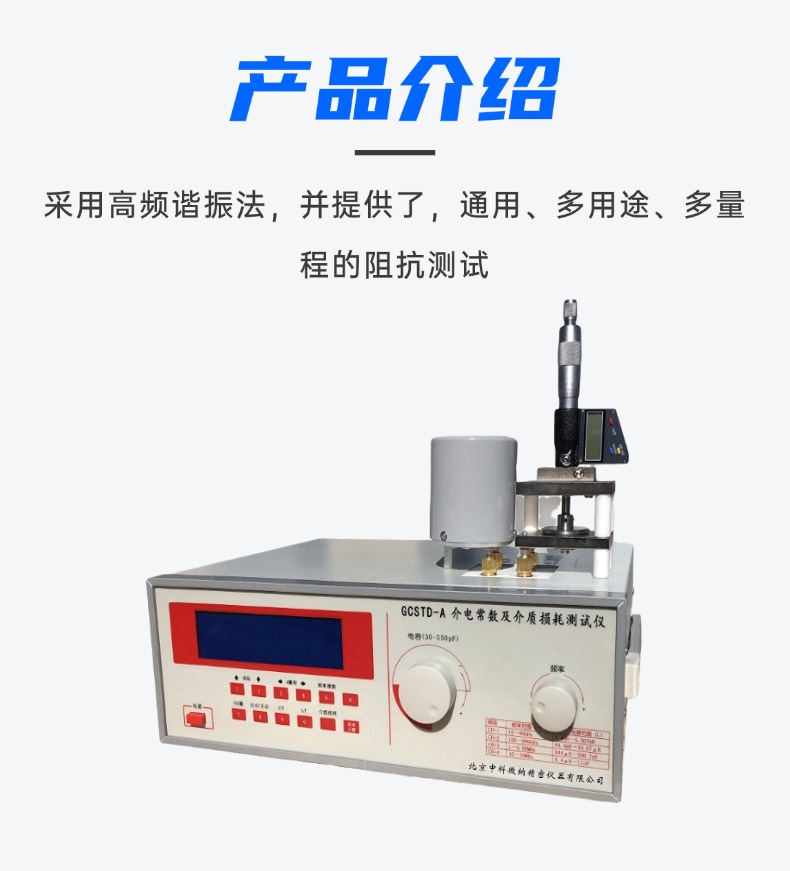

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。

四、測試原理與方法

測試原理

儀器向被測材料施加一個高頻電場，同時檢測材料內部的電場分布和電流變化。

根據測量到的數據，儀器利用一系列復雜的算法計算出材料的介電常數和介質損耗。

測試方法

平行板法：將兩個電極平行放置并夾持被測材料形成一個電容器，然后向電容器施加一個高頻電場并測量其電容和耗散因子。

接觸電極法：將電極放置在被測材料表面并施加一個高頻電場，然后測量電極與材料之間的電容和耗散因子。
