12通道便攜式輪荷儀測整車重軸重輪重

上海貴虎實業 業務：趙青梅

255靜態重量重心稱重系統

產品使用指南

一、操作顯示儀表介紹：

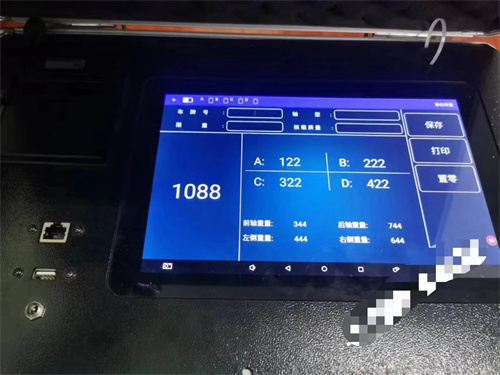

1、采用10.1寸安卓全彩觸摸式大屏顯示， 完全滿足用戶在夜間操作的方便性

2、不但可以稱整車質量和軸重，還可以 稱量輪重及車輛重心，適用于車輪稱量和靜 態輪軸稱量系統，或者稱量在多個靜態點上 的物體。通過稱量系統可計算出汽車的重心 坐標?？赏斤@示每個稱重平臺的重量或 的重量。產品設計定位高、精度高、性能穩定、 使用可靠、環保節能、故障率低、維修簡捷 等特點?？煞奖愕膶C動車進行軸載質量、 車貨質量的動、靜態測量。 注：本產品為靜態稱重衡器，因各地地心 引力和路況的差異，產品在到達貴地的時候 可能要進行適當?shù)恼{(diào)試，需要使用者耐心的 配合完成。

二、主要特點

產品主要功能特點

（1）、稱重臺板采用嵌入式傳感器， 穩定。

（2）、數據傳輸方式：無線式（具體傳輸 方式根據使用者的實際需要在采購是選擇而 定）

（3）、采用10.1 寸安卓彩色觸摸式屏幕顯 示，*實用

(4)、可以使用觸摸方式輸入操作和無線 鼠標方式操作，簡單快捷

（5）、多種工作（交警、路政、綜合）模 式可供選擇

（6）、雙通道式設計、使用高精度整體式 稱重臺板，檢測精度高，故障率低

（7）、統計分析軟件，便于記錄、統計、查詢； 數據庫提供車型數據、政策法規、技術支持

技術參數

靜態精度：靜態稱重：±0.1～0.3% FS

分度值：1、2、5、10、20kg 等可調節

單板稱量：3000kg

*小稱重量：20e（e 為分度值）

安全載荷：120%F·S

使用環境：-20~80℃

電源：DC 12V 鋰電池 10Ah

引板：橡膠引坡

限制車速：≤5km/h 勻速

打印內容：車號、輪重、重、偏載、軸差、時間等（可按客戶要求定制）

數據輸出：標配串口、USB選配網口、4G 模塊、藍牙、WIFI、GPS 等

前期準備

一、稱重前的準備工作 使用前安裝及操作步驟：

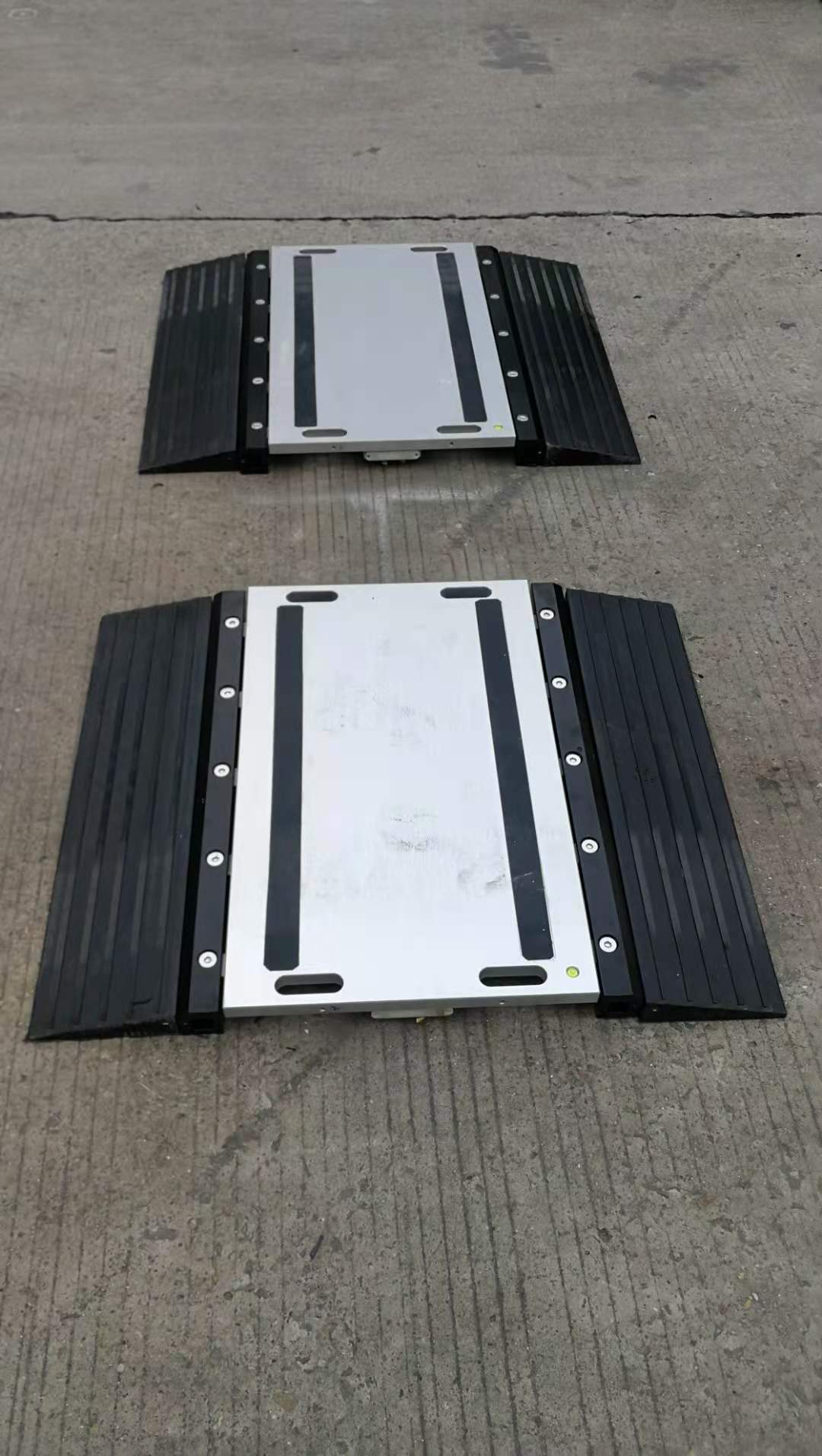

1、選擇平坦無砂石顆粒的實基路面放置 稱重臺板，保持稱重臺板與路面均勻接觸， 使稱重臺板長度方向的中心線保持在和車輛 行駛方向垂直的一條直線上，調整兩塊稱重 臺板之間的距離和將要稱量的車輛輪距一致， 如果您使用的是無線式便攜式稱重儀，同時 使稱重臺板的開關位置指向你將要放置稱重 儀表的一邊。 檢驗稱重臺板和路面均勻接觸的小技巧： 安裝人員雙腳分兩次分別踩在稱重臺板 的 4 個角的位置，雙腳使用不同的力踩壓， 感覺稱重臺板有沒有晃動。

2、取出稱重儀表放置在你認為合適的位 置，如果是無線式的便攜式稱重儀，要保正 你所選擇的位置在距離稱重臺板開關所在的 一邊，同時儀表距離稱重臺板不過15米。

3、分別打開稱重臺板電源（無線式便攜 式稱重儀需要此步操作）。 方法是長按稱重臺板上的開關按鈕，直到 稱重臺板上的信號指示燈開始閃動時松開， 此時稱重臺板電源已經打開，同時進入搜索儀表信號過程，請在 3 分鐘之內打開儀表電 源，否則稱重臺板在此時間內如果收索不到 儀表信號將自動關機，所以你在使用完設備 的時候只需關閉儀表電源，稱重臺板電源將 在3分鐘之內自動關閉

注意事項

一、電源使用

當稱重板或儀表電量不足時，可以在儀表 上的電量顯示處隨時了解。 儀表充電器上指示燈為充電指示燈，當開 始充電時會顯示一種顏色（紅色），當電充滿 時會顯示另外一種顏色（綠色），儀表需要充 電時，將附帶充電器一端接交流電，另一端 接儀表充電口處。 稱重板充電器上指示燈為充電指示燈，當 開始充電時會顯示一種顏色（紅色），當電充 滿時會顯示另外一種顏色（綠色），需要充電 時，將附帶充電器一端接交流電，另一端接 稱重臺板充電口處。

二、 運輸與貯存

1、本產品為精密測量設備，附加電路板 和儀表運輸過程中均應放在包裝箱內，避免 強烈碰撞。

2、存放時，應保持環境干燥，請勿重壓 儀表箱。

三、 注意事項

1、觸摸屏為軟觸摸形式，請勿用力敲打 或用尖銳的對象按壓

2、避免溫度突然變化時使用。

3、請勿將設備放在高溫、高壓、潮濕、 震動或強烈電磁干擾的環境使用。

4、保證被檢車輛靜止在稱重臺板上。

5、嚴禁在稱重臺板或引板上制動剎車， 防止稱重臺板和引板打滑，或因稱重臺板和 引板移動而造成連接插頭和信號線纜損壞（適 用于有線式便攜式稱重儀）。

6、使用場地請找盡量水平的場地，被檢 車輛必須擺正行車方向并與附加電路板之間 留有大于20米的距離，附加電路板上表面與 路面水平面越接近精度越好（*條件是附 加電路板上表面與路面水平面在同一個水平 面上），所以一般使用情況下附加電路板底下 不要墊其他物品使得附加電路板被墊高，以 免影響精度。若長期固定在一個地點使用， 如果場地環境方便，可以做一個附加電路板 深度的硬質淺基坑基礎放置附加電路板，附 加電路板的上表面*比路面水平面稍高 5 毫米。

7、請不要擅自將儀表拆開。

8、在安裝稱重臺板是注意讓稱重臺板保 持平整，在上人踩壓是不會出現接觸地面不均勻的現象，更不能在稱重臺板下方有小石 塊的情況下進行車檢測。

9、不可隨意修改系統參數、刪除系統文件。

10、打印機出現短暫的停頓或有打印錯誤 提示時，不要多次點擊打印按鈕，要檢查打 印機是否正常，打印機電源線是否插好，或 按照提示退出到主接口，復位后再進入重新 打印。

11、在使用中遇到故障或者其他無法解決 的問題，請詳細記錄故障現象或者問題細節， 及時與我公司取得聯系； 四、 日常維護

1、不使用時，請關閉電源，以免消耗儀 表電量。

2、稱重臺板上請勿長時間施加載荷。

3、注意打印機的工作狀態，及時更換打 印紙。

4、設備使用后，將稱重臺板上下面的雜物、 水分、污物等及時清除干凈。

5、不得使用有腐蝕性的溶液接觸設備， 待設備完全干燥后方可裝箱。

6、設備搬運時，必須輕拿輕放，嚴禁摔碰。

7、設備存放在干燥的地方，預防長期存 放潮濕環境

五、售后服務

本產品保修期為 12 個月自然月，保修期 內的質量問題免費予以維修，提供終身維修 服務！ 保修期外，如有維修、保養，將依據公司 規定收取相應費用！

1、 打印紙、信號線等不在保修范圍內

2、 鋰電池保修期為六個月。

3、 凡是違反操作規程，由操作員或司機 造成的損壞，或其它不可抗拒的原因造成的 損壞等非質量故障，不在保修范圍內。

本產品儀表采用了多種新技術，不提倡客 戶自行維修，設備一旦發生故障，請及時通 知貴單位管理員與我公司聯系，獲得我公司 的技術指導方可打開機箱檢測，非我公司授 權代理經銷商自行拆卸后我公司將不再保修， 需要派員維修時，本公司將及時派出。

4．免費安裝并免費進行操作培訓，對產 品的主要功能、技術參數、安裝須知、操作 方法、維護保養、簡單故障排除等內容詳盡 教會操作者。

產品發生變化時，以設備配套的檔為準， 恕不另行通知！不便之處敬請見諒！

敬告用戶： 本公司的產品，在制造過程中已經進行了 全方位的特殊密封防護處理，當出現故障而 影響使用時，請勿擅自打開儀表面板或稱臺 防護蓋板修理，更不允許隨意拆卸零配件。 以免給您造成不必要的損失！應及時聯系生 產廠家進行檢修。

我們將竭誠為您服務，一 年有限保修，終身維護。具體細則祥見《產 品保修卡》。
