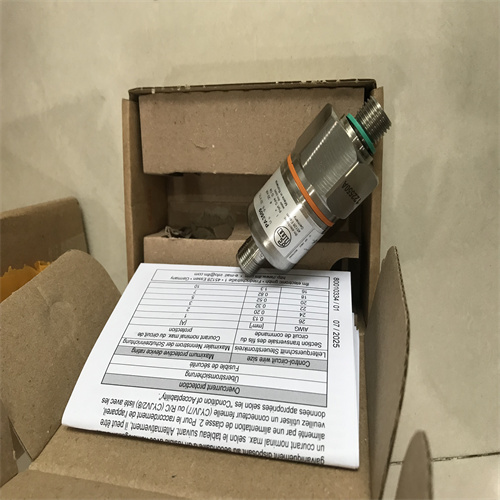

IFM易福門壓力變送器PA3509實物

測量范圍

壓力范圍：-14.5 to 14.5 psi (-10.21 to 10.21 mH?O) 或 -1…1 bar (-1000…1000 mbar)

測量類型：相對壓力（Gauge）

介質：液體和氣體

電氣特性

工作電壓：9.6…32 V DC

輸出信號：模擬信號，4…20 mA

負載*值：720 Ω (Ub=24V; (Ub-9,6V)/20mA)

絕緣電阻：*小值 100 MΩ (500 V DC)

防護等級：IP65

環境條件

工作溫度：-25…90°C（可選 -40…90°C）

存儲溫度：-40…100°C

爆破壓力：*小值 3 MPa (435 psi)

精度與穩定性

重復精度：測量范圍值的 0.1%

特征曲線偏差：±0.25% (BFSL)/±0.5% (LS)

長時間穩定性：±0.05% (每6個月)

產品特點

陶瓷測量單元：耐受粘性介質和磨蝕性介質，具有高過載能力，可承受壓力尖峰（如閥門快速閉合）

機械結構：螺紋連接，G1/4外螺紋接口

：CE、EAC、CUL

重量：216.5 g

高重復性、低線性誤差，提升測量可靠性

具備高過載保護，確保長期穩定性

采用堅固的不銹鋼外殼，適用于惡劣工業環境

寬工作溫度范圍（-25 to 80°C），具備高防護等級

PG系列：帶模擬顯示屏的齊平式壓力傳感器，集成模擬顯示屏、壓力開關和變送器功能，不銹鋼外殼衛生耐用，

適合食品飲料行業，可用于CIP和SIP齊平管道連接過程

緊湊型不銹鋼外殼

材質:1.4542(17-4 PH)不銹鋼接液部件，1.4404(316L)外殼重量?jī)H59g，適用于空間受限場景

標準化接口配置:

過程連接:G 1/4外螺紋(DIN ENISO1179-2標準)電氣接口:4~20mA模擬輸出(標配)，部分型號支持IO-Link數字通信供電范圍:8.5~36V DC寬電壓輸入

IFM易福門壓力變送器應用場景與

應用領域介質兼容性行業

液壓系統監控液體/氣體DNV-GL海事空壓機壓力檢測兼容腐蝕性介質FDA食品級可選工業過程控制耐油、耐化學溶劑CE/ROHS
