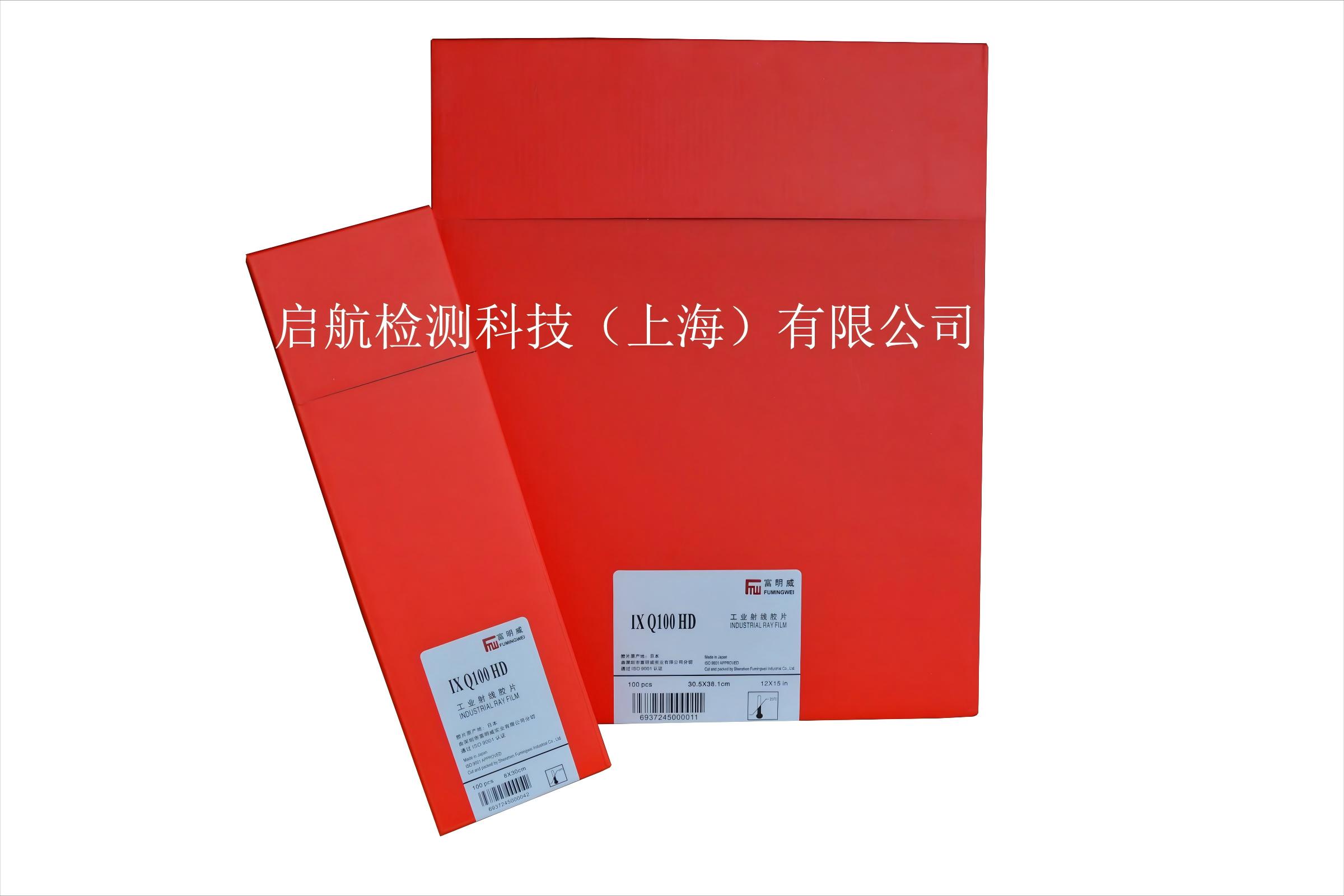

富明威IXQ100HD工業膠片80mmX300mm|啟航檢測科技（上海）有限公司現貨優惠價供應，啟航科技還可以根據客戶要求定制加工

富明威8cmX30cm工業膠片IXQ100HD|啟航檢測科技（上海）有限公司現貨優惠價供應，啟航科技還可以根據客戶要求定制加工

RB-1、RB-2、RB-3為系列試塊，分別適合8-25、8-100和 8-150mm的板厚，其標準反射體為40mm的橫通孔。主要用途繪制距離-波幅曲線，調整探測范圍和掃查速度。測定斜探頭的K值。

• 標準： GB/T11345-89鋼焊縫手工超聲波探傷標準

RB-1、RB-2、RB-3為系列試塊，分別適合8-25、8-100和 8-150mm的板厚，其標準反射體為φ3×40mm的橫通孔。主要用途繪制距離-波幅曲線，調整探測范圍和掃查速度。測定斜探頭的K值。

RB-1試塊，適用于檢測工件厚度為≥8mm~25mm的焊接接頭。橫波檢驗時直射波檢測所對應的標準孔深度分別為5mm、10mm、15mm、20mm、一次反射波檢測所對應的標準孔深度分別為30mm、35mm、40mm、45mm、二次反射波檢測所對應的標準孔深度分別為55mm、60mm、65mm、70mm?？v波檢測時所對應的標準孔深度為5mm、10mm、15mm、20mm、50mm

RB-2試塊，適用于檢測工件厚度為≥8mm~100mm的焊接接頭。橫波檢驗時直射波檢測所對應的標準孔深度分別為10mm、20mm、30mm、40mm、50mm、60mm、70mm、80mm、90mm、100mm，一次反射波檢測所對應的標準孔深度分別為120mm、130mm、140mm、150mm、160mm、170mm、180mm、190mm、200mm、210mm?？v波檢測時所對應的標準孔深度為10mm、20mm、30mm、40mm、50mm。

RB-1、RB-2、RB-3試塊是依據GB/T11345-89鋼焊縫手工超聲波探傷標準的超聲波標準試塊。以下是具體介紹：

• 適用板厚

• RB-1：適合8-25mm的板厚。

• RB-2：適合8-100mm的板厚。

• RB-3：適合8-150mm的板厚。

• 標準反射體：均為Φ3mm×40mm的橫通孔。

• 主要用途

• 繪制距離—波幅曲線：通過試塊上已知的反射體，測量不同距離下的反射波幅，從而繪制出距離—波幅曲線，用于對被檢工件中缺陷的定量分析。

• 調整探測范圍和掃描速度：根據試塊的尺寸和反射體的位置，調整超聲波探傷儀的探測范圍和掃描速度，確保能夠準確地檢測到被檢工件中的缺陷。

• 測定斜探頭的K值：將斜探頭放置在試塊上，通過測量反射波的位置和角度，計算出斜探頭的K值，即折射角的正切值，用于確定探頭的檢測角度和范圍。

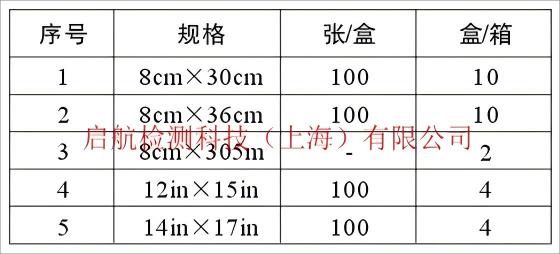

  規格包裝：

  產品概述：
IXQ100HD采用日本富士原裝進口大軸進行分切包裝，該膠片可使用X射線或伽瑪射線對物體進行無損探測。
IXQ100HD具有高感光度，高對比度，極度精細紋理和高清晰度，是理想應用廣泛的無損檢測膠片。
IXQ100HD具有很細的顆粒度，對工件缺陷檢出率很高，感光涂層非常均勻，不同批次具有良好的穩定性，故批次間不需經常調整曝光條件，而能   得到穩定的密度均勻的圖像。
按照EN584-1標準，該膠片符合C5級分類。
按照ASTME1815-96標準，符合II級分類。
按照GB/T 19348.1標準，符合T3級分類。
按照ISO 11699-1標準，符合C5級分類。

  應用領域和范圍：
IXQ100HD應用廣泛，適應性好，適用于普通工業構件的無損檢測，也適用于航天軍工產品的無損檢測。
IXQ100HD適用于中到高原子序數金屬焊縫和鑄件的檢測。
從低電壓低X射線對輕金屬中厚壁工件的檢測到高電壓X射線或伽瑪射線對較高密度材料，厚壁部位工件的檢測均可使用。該膠片可直接曝光或使用鉛增   感屏和熒光屏均能得到良好的效果。


  膠片片基：
IXQ100HD支持體為厚度0.175mm的偏藍色聚酯片基，幾何尺寸十分穩定。

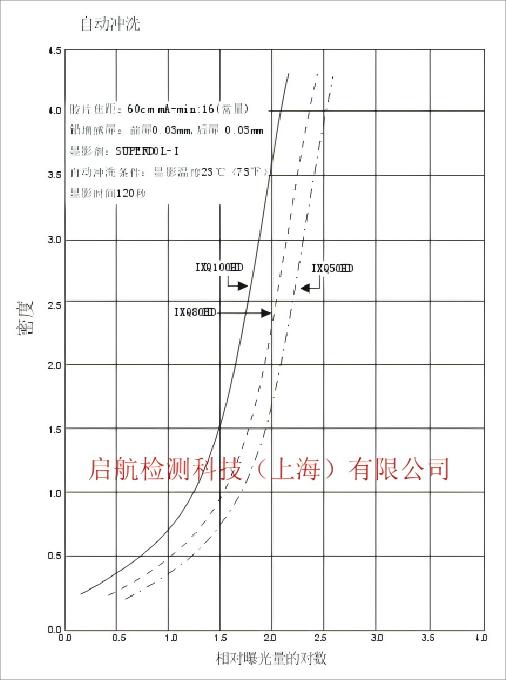

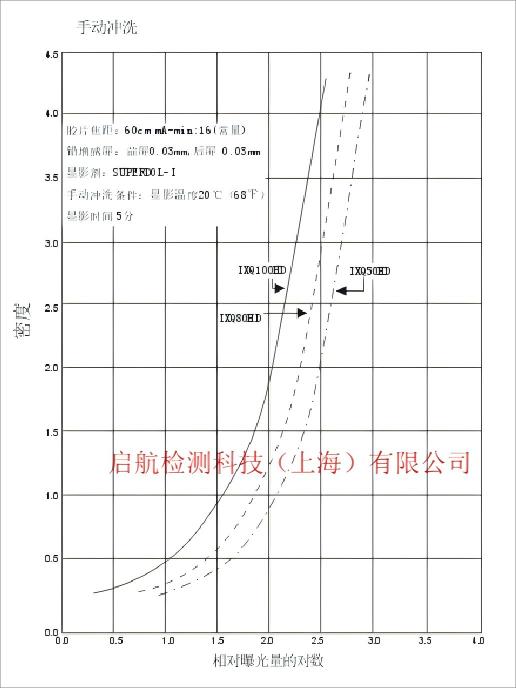

  感光特性曲線：

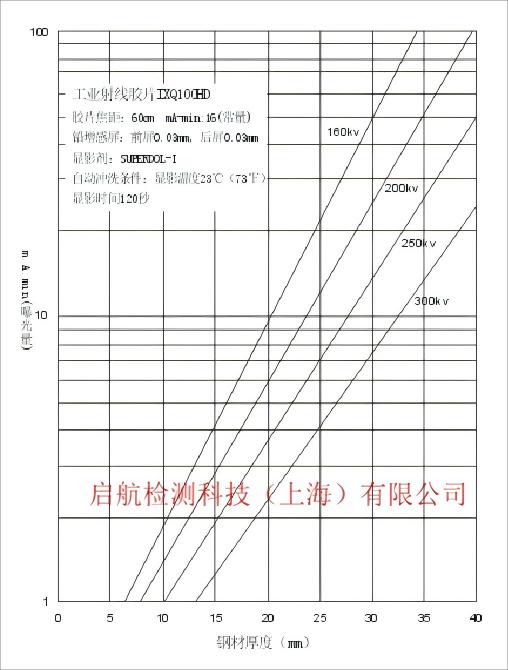

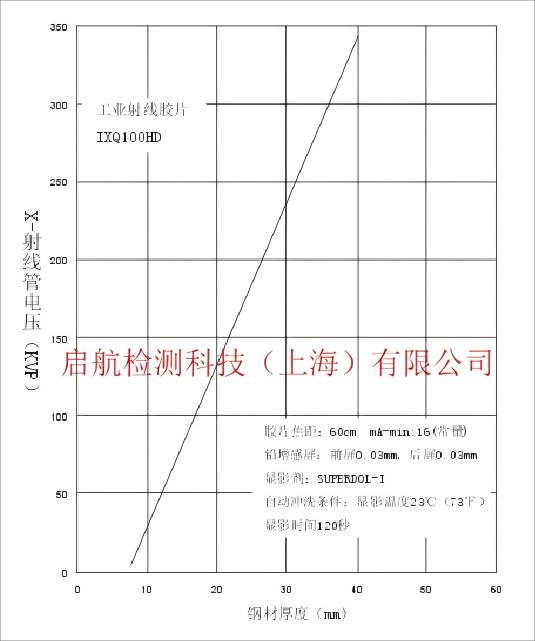

 曝光特性曲線：

  沖洗加工：

 IXQ100HD具有較好的耐沖性和藥液適用性，即可手工沖洗又能自動沖洗，適應所有正規廠商提供的無損探傷加工沖洗藥液。
IXQ100HD更適合手工沖洗，如果采用自動沖洗，溫度高且時間長時可能偏離顯影體系級別。

  膠片使用

正確處理膠片，防潮、防曬、防熱、防輻射、以免造成性能下降，操作環境潔凈，避免灰塵、粉塵、油膩沾污和局部壓力，以免產生偽缺陷。曝光過的膠片應盡快加工沖洗，避免潛影衰退。

膠片存檔
如果膠片沖洗得到*定影、水洗和干燥，并保存在環境干燥即相對濕度40——60%并無有害氣體的環境，則沖洗過的膠片可保存50年。


  富士IXQ100HD膠片的性能說明：

一、膠片的照相性能：
富士IXQ100HD膠片與富士IXQ100膠片和AA400膠片和C7膠片對比：
1、膠片的感光度：
A、X射線曝光時：
IXQ100HD膠片與AA400膠片和C7膠片感光度大致相同，比當前的IXQ100膠片感光度略快。
B、γ射線曝光時:。
IXQ100HD膠片與AA400膠片具有同等的感光度，但與C7膠片相比感光度低20%左右，比當前IXQ100大約慢10%，對于如鈷-60等較高能量射線曝光，感光度變慢。
2、膠片的對比試（反差或平均斜率）：
IXQ100HD膠片與當前的IXQ100膠片和AA400膠片及C7膠片的對比度幾乎相同。
3、膠片的灰霧度：
IXQ100HD膠片灰霧較小，手工沖洗約為0.25（含片基密度），自動沖洗約為0.27（含片基密度）。

二、膠片的畫像品質：
IXQ100HD膠片的顆料度和分辨率與AA400和C7膠片同等。

三、膠片的體系等級：
膠片的體系等級因顯影條件而異。

以上三種顯影沖洗條件下，IXQ100HD膠片可達到以下體系級別：
ASTM E1815                 II
EN584-1                       C5
ISO-11699-1                 C5
GB/T 19348.1  （舊）    T3
GB/T 19348.1  （新）    T3
若自動顯影沖洗處理，溫度高且顯影時間長時可能要偏離以上膠片的體系級別。

四、膠片的表觀及質量與物化性能：
富士IXQ100HD膠片與C7和AA400膠片相比堅膜性好，不容易出現擦傷或劃傷，在高濕度下不容易發生粘連，減少了在潮濕條件下使用膠片時出現的鉛粉附著。富士IXQ100HD膠片無論手工沖洗或機器自動沖洗均能得到密度均勻影像非常清晰的高品質畫面。
IXQ100HD膠片設計的特性是在標準時間內快速顯影。
本膠片與其它膠片不同的是：升高顯影溫度或延長顯影時間都不會增加膠片的黑化度相反會引起膠片的灰霧度上升。
