庫號：D409198

1、簡介:

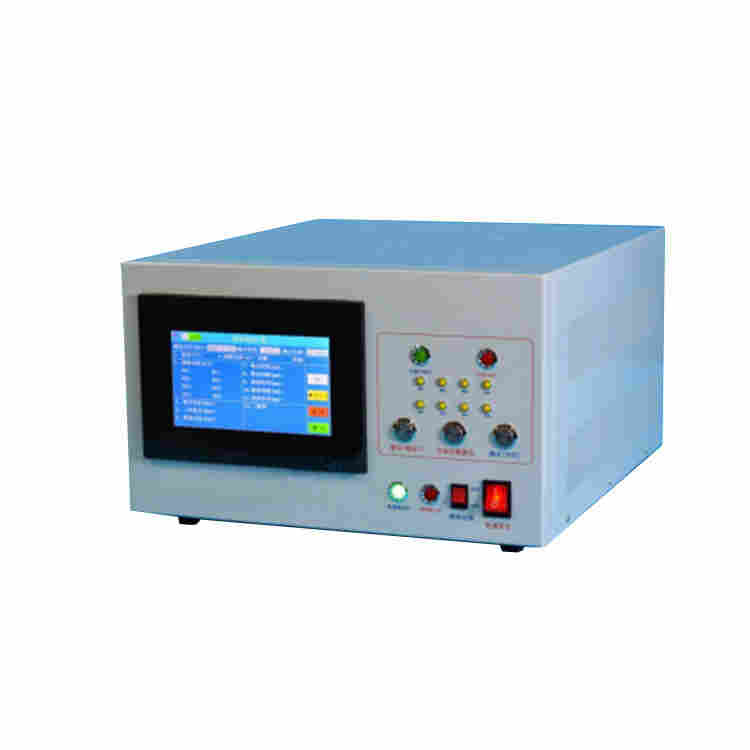

該儀器采用高速微電腦檢測芯片，配合 7 英寸大彩色液晶顯示屏，方便的大按鍵輸入，且按鍵功能單一，方便用戶快速的儀器的使用方法。大屏幕 LCD 測試數據采用高亮顯示，看上去一目了然，人機界面友好。該儀器可與電腦連接，把測試數據送到電腦進行數據統計，可直接生成測試報表。
該儀器可檢測 4 組轉換觸點交流/直流電磁繼電器的線圈電阻，接觸電阻，吸合電壓，釋放電壓，吸合時間，吸合回跳時間，釋放時間，釋放回跳時間，同步時間。該儀器具有大容量的存儲器，大可以存儲 250 組參數數據，方便用戶使用。
2、使用環境要求:
電源供電：單相 220VAC；功耗：<500W
環境溫度：10 - 40 oC；相對濕度：<80%
機箱外形尺寸：400mm*450mm*247mm
二、主要指標
1.環境溫度：
測量范圍：2-51oC， 分辨率0.01 oC， 精度±1%±0.2 oC
2.線圈電阻:
1-500Ω檔: 分辨率 0.1Ω， 精度±1%±0.2Ω500-5KΩ檔: 分辨率 0.5Ω， 精度±1%±0.5Ω5KΩ-100KΩ檔: 分辨率 5Ω， 精度±1%±5Ω3.接觸電阻：
測試條件：10mA/6V；100mA/6V；1A/6V；
測試范圍：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.5mΩ
4.吸合/釋放電壓:
直流電壓測試范圍： 輸出電壓按照設定的額定電壓自動切換合適檔位。DC：0-18V(<0.3A)，分辨率 0.01V，精度±1%±0.02V
DC：0-75V(<0.2A)，分辨率 0.02V，精度±1%±0.04V
DC：0-250V(<0.1A)，分辨率 0.1V，精度±1%±0.2V
交流電壓測試范圍：輸出電壓按照設定的額定電壓自動切換合適檔位AC：0-150V(<0.3A)，分辨率 0.1V，精度±1%±0.1V
AC： 0-300V(<0.2A)，分辨率 0.1V，精度±1%±0.1V
交流變頻電源功率：≤100W；
頻率：50/60Hz 可
注意： 當交流負載功率過變頻電源大功率時，變頻電源過載蜂鳴器會報警，此時要消除報警，需先解除負載后，按“交流過載復位”鍵，即可解除報警。5.吸合/釋放時間：
測試范圍：0-65mS ，分辨率 0.01mS，精度±0.1mS
6.吸合/釋放回跳時間：測試范圍：0-65mS ，分辨率 0.01mS ，精度±0.1mS
7.同步時間：
測試范圍：0-65mS ，分辨率 0.01mS ，精度±0.1mS
