一、概述

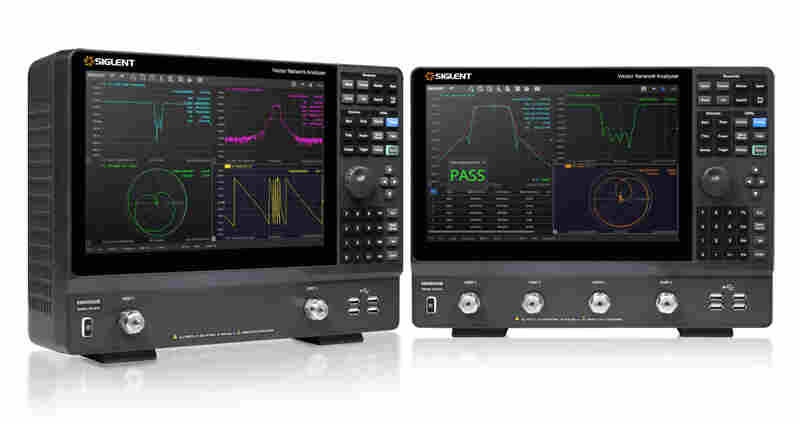

      國產矢量網絡分析儀SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍，0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍。該系列產品支持2端口和4端口配置，提供高達144 dB (typ) 的動態范圍，1 Hz至10 MHz的可調中頻帶寬進一步增強了測試的靈活性和適應性。從5G通信設備測試到汽車電子驗證，從半導體特性分析到材料研究，SNA5000B都能提供可靠的測量支持。其*的性能指標和豐富的功能設置，使其成為研發實驗室和生產測試環境的理想選擇。

二、主要特性

1、頻率范圍：100 kHz- 26.5 GHz

2、頻率分辨率：0.1 Hz

3、中頻帶寬范圍：1 Hz~10 MHz

4、輸出功率設置范圍：-55 dBm ~ +20 dBm

5、動態范圍：144 dB (typ)

6、測量分析類型：S參數測量，差分（平衡）測量，接收機測量，時域分析、極限測試、紋波測試、帶寬分析、阻抗轉換、端口匹配、去嵌功能、頻譜分析功能、頻偏功能、標量混頻器測量、矢量混頻測量、脈沖測量、材料測量、增益壓縮測量、自動夾具移除等

7、支持直流偏置功能

三、產品特點

1、更*的參數性能

    SNA5000B系列提供從100 kHz至26.5 GHz的寬廣頻率范圍，滿足當前主流無線通信、高速數字應用等測試需求。其0.1 Hz的頻率分辨率和-55 dBm至+20 dBm的寬輸出功率設置范圍，使工程師能夠*地分析和調試各類射頻器件。該系列產品支持2端口和4端口配置，提供高達144 dB (typ) 的動態范圍，確保在測試高抑制比濾波器、低噪聲放大器等器件時，仍能保持優異的測量精度和動態性能。1 Hz至10 MHz的可調中頻帶寬進一步增強了測試的靈活性和適應性。

2、多維度消除誤差

    SNA5000B支持響應校準、全二端口校準和TRL校準等多種校準方式，確保測量結果的準確性和可靠性；同時，SNA5000B還具備包括端口延伸、去嵌入、阻抗轉換與匹配、自動夾具移除等多種功能，能便捷消除夾具效應，其完善的誤差修正算法能夠有效消除系統誤差，為用戶提供真實、可靠的測量數據。

3、強大的時域分析功能

    SNA5000B具備時域分析功能（TDA），能對器件的時域特性進行分析。增強時域分析功能（TDR）功能能夠進行的時域反射和傳輸測量，為高速數字電路的信號完整性分析和故障定位提供強有力的工具。其16.9 ps的階躍上升時間確保了高的時間分辨率。

4、豐富的擴展測量

    除了以上多種測試功能，SNA5000B系列集成了差分（平衡）測量、接收機測量、極限測試、紋波測試、帶寬分析、頻譜分析、頻偏功能、標量混頻器測量、矢量混頻器測量、脈沖測量、材料測量、增益壓縮測量、自動夾具移除等多種功能，真正實現了一機多用。用戶無需投資多臺儀器，即可完成復雜的系統級測試任務。

5、智能化的操作體驗

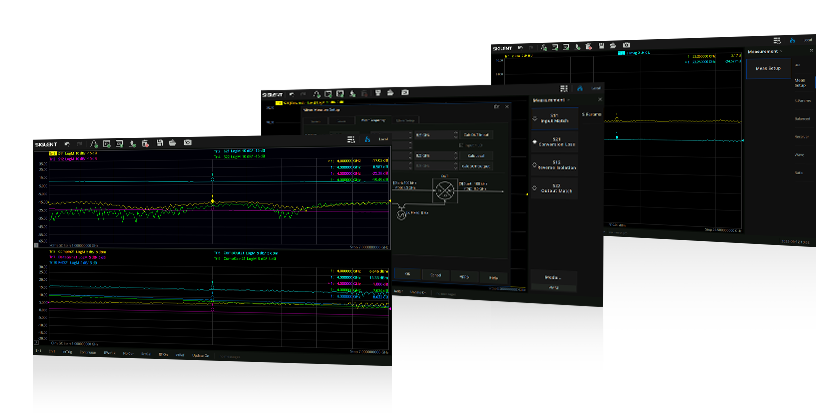

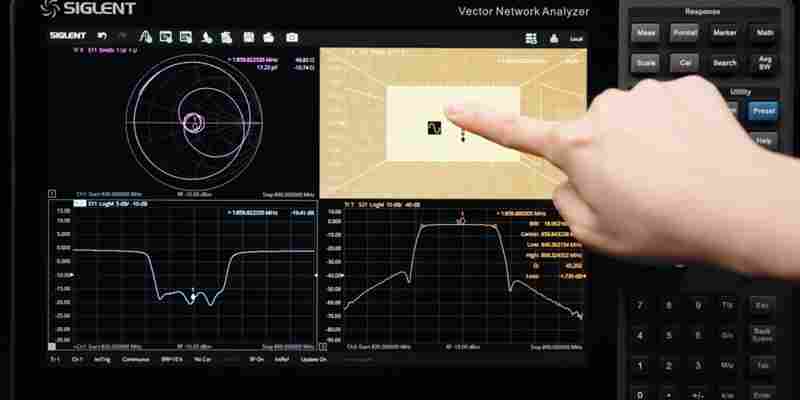

    SNA5000B配備12.1英寸高清觸摸屏，SNA5000B支持多手勢操作和外部設備控制。其直觀的用戶界面支持多視圖布局、歷史數據回放與自定義公式輸入，顯著提升測試效率。同時提供多種遠程控制接口，便于系統集成與自動化測試。

四、產品參數

1、輸出頻率范圍：100 kHz-14 GHz, 100 kHz-26.5 GHz

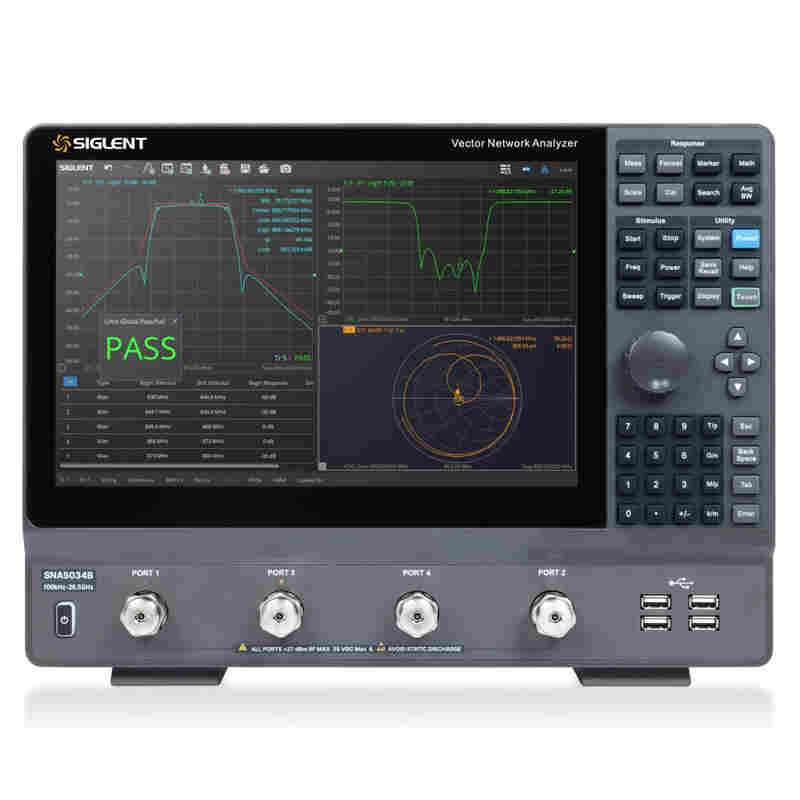

2、端口數：2, 4

3、頻率分辨率：0.1Hz

4、幅度分辨率：0.05dB

5、中頻帶寬范圍：1 Hz-10 MHz

6、輸出功率設置范圍：-55 dBm ~ +20 dBm

7、動態范圍：144 dB(Typ.)
