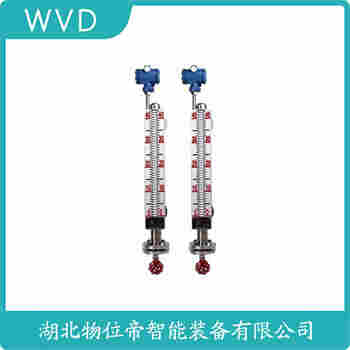

頂裝磁翻柱液位計TX-UHZ-021FX 接線說明

磁翻板液位計是一種廣泛應用于工業領域的液位測量儀表，它基于浮力原理和磁性耦合原理工作，能夠直觀、可靠地顯示容器內液位的高度，并可實現遠程監控。

一、工作原理
浮力原理：磁翻板液位計的核心部件是封閉在測量管中的磁性浮子。當容器內液位升降時，浮子隨之上下移動。
磁性耦合傳遞：浮子內部裝有磁鋼，其磁場通過磁性耦合作用驅動顯示面板上的磁性翻片翻轉。通常，紅色和白色分別表示液相和氣相區域，翻片的翻轉直接指示液位高度。
信號輸出（可選）：
可在測量管側加裝干簧管或磁致伸縮傳感器，檢測浮子位置。
通過電子模塊將液位變化轉換為標準模擬信號（如4～20mA）或數字信號，傳輸至遠程監控系統。
頂裝磁翻柱液位計TX-UHZ-021FX 接線說明

頂裝磁翻柱液位計TX-UHZ-021FX是一款可靠的液位監測設備。該產品采用*的磁浮子原理，具有抗干擾能力強、測量范圍廣等特點。
接線說明如下：
1. 首先檢查設備是否完好，確認無誤后，將翻柱上的磁浮子插入液位計的磁翻柱內。
2. 將液位計的供電線連接至電源，確保電源電壓符合設備要求。
3. 將液位計的輸出線連接至控制系統的輸入端，確保接線正確。
4. 接通電源，啟動控制系統，觀察液位計的顯示是否正常。
5. 根據實際需求，調整液位計的上下限報警值，確保液位監測準確。
6. 進行系統調試，確保液位計在實際應用中穩定可靠。
TX-UHZ-021FX頂裝磁翻柱液位計憑借其*的性能和便捷的接線方式，廣泛應用于化工、環保、食品等行業，為用戶提供了可靠的液位監測解決方案。
二、產品特點
讀數直觀：磁翻板指示器以紅白雙色顯示液位，視角寬，讀數清晰，便于操作人員快速獲取液位信息。
結構簡單，安裝方便：設計緊湊，安裝過程簡便，無需復雜工具，維護費用低。
密封性強，防泄漏：采用特殊接口處理，適用于高溫、高壓、腐蝕的場合，確保測量準確性和安全性。
振動，適應性強：能在液位波動大的工況下穩定工作，適用于各種復雜環境。
功能齊全：
可實現就地顯示、遠傳變送、報警控制等功能。
可選配上下限開關輸出，實現液位的自動控制或報警。
測量范圍大：全過程測量無盲區，顯示清晰，適合大范圍液位測量。
頂裝磁翻柱液位計TX-UHZ-021FX 接線說明


三、優勢結
可靠性高：結構簡單，密封性強，適應各種惡劣工況。
安全性好：防泄漏、防爆設計，確保人員和設備安全。
經濟實用：維護成本低，使用壽命長，高。
功能多樣：可實現就地顯示、遠傳監控、報警控制等多種功能。
頂裝磁翻柱液位計TX-UHZ-021FX是一款高精度、可靠穩定的液位監測設備。該產品采用*的磁翻柱原理，適用于各種液體介質的液位測量。
**接線說明一：設備安裝**
首先，確保設備安裝在一個穩固的水平位置。將液位計的傳感器部分（帶有磁翻柱）固定在容器壁上，確保其與容器底部或頂部保持適當?shù)木嚯x。
**接線說明二：電源連接**
連接電源線至液位計的電源接口。電源電壓應符合產品規格要求，通常為24VDC或220VAC。確保電源線連接牢固，以防漏電或接觸不良。
**接線說明三：信號輸出**
液位計的信號輸出通常為4-20mA的電流信號或開關信號。根據實際需求，將輸出線連接至相應的輸入接口。對于電流信號，需確保輸入電路具有合適的負載電阻。
**接線說明四：接地處理**
為確保安全，應將液位計的接地端連接至接地系統。這有助于防止靜電積累和電磁干擾，提高測量精度。
**注意事項**
1. 在接線過程中，請確保電源已關閉，以避免觸電風險。
2. 接線時，請使用合適的接線工具和電纜，以保證良好的電氣連接。
3. 接線完成后，進行測試，確保液位計正常工作，液位顯示準確。
頂裝磁翻柱液位計TX-UHZ-021FX憑借其簡單易用的接線方式，能夠為用戶帶來便捷的液位監測體驗。適用于化工、環保、食品等行業，是液位測量領域的理想選擇。
