一、系統概述

本系統為人防地下室*三防智能控制系統低配電腦風機風閥版，采用"控箱按鍵+分控箱按鍵"雙操作模式，集成通風、濾毒、隔絕等三防功能，適用于各類人防工程的環境控制需求。系統以低配電腦作為控制核心，通過硬件按鍵實現風機、風閥的手動與自動控制，具備結構簡單、操作便捷、可靠性高等特點，滿足人防工程戰時防護與平時通風的雙重功能要求。

二、系統組成

2.1 硬件組成

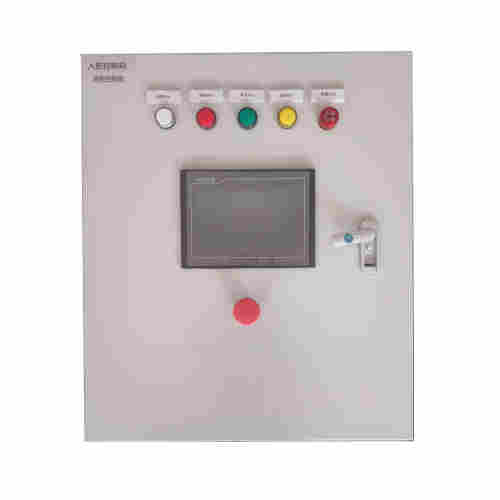

· 控箱：配置核心控制模塊、低配電腦顯示單元及功能按鍵，支持系統參數設置、運行狀態監控與全局控制。按鍵包括：系統啟動/停止、通風模式切換（清潔/濾毒/隔絕）、風機控、風閥控等。

· 分控箱：按區域或設備類型設置，包含風機分控按鍵、風閥分控按鍵及狀態指示燈，支持單臺設備的獨立操作。

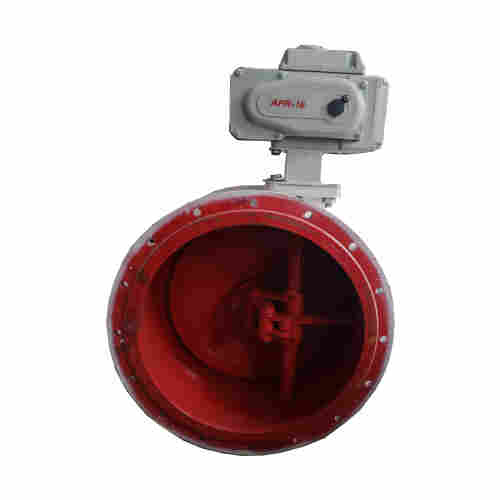

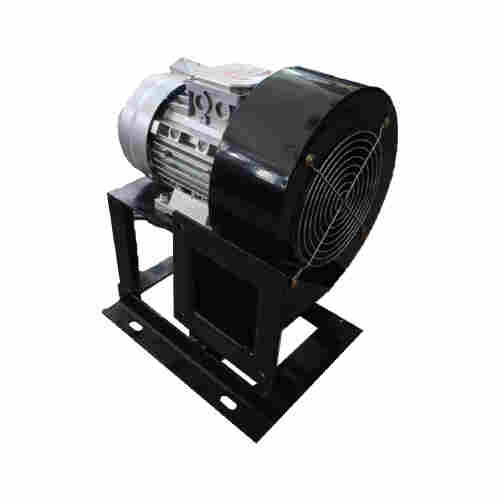

· 執行設備：包括送風機、排風機、密閉閥、防爆波閥、過濾吸收器等，通過控制模塊驅動實現啟停與開關動作。

· 傳感器：配置溫濕度傳感器、CO濃度傳感器、風壓傳感器，實時監測環境參數并反饋至控制系統。

2.2 軟件功能

· 低配電腦端：顯示系統運行流程圖、設備狀態、環境參數，支持手動參數設定與模式切換。

· 控制邏輯：內置三防控制流程，自動關聯風機與風閥動作，確保模式切換時設備聯動準確性。
