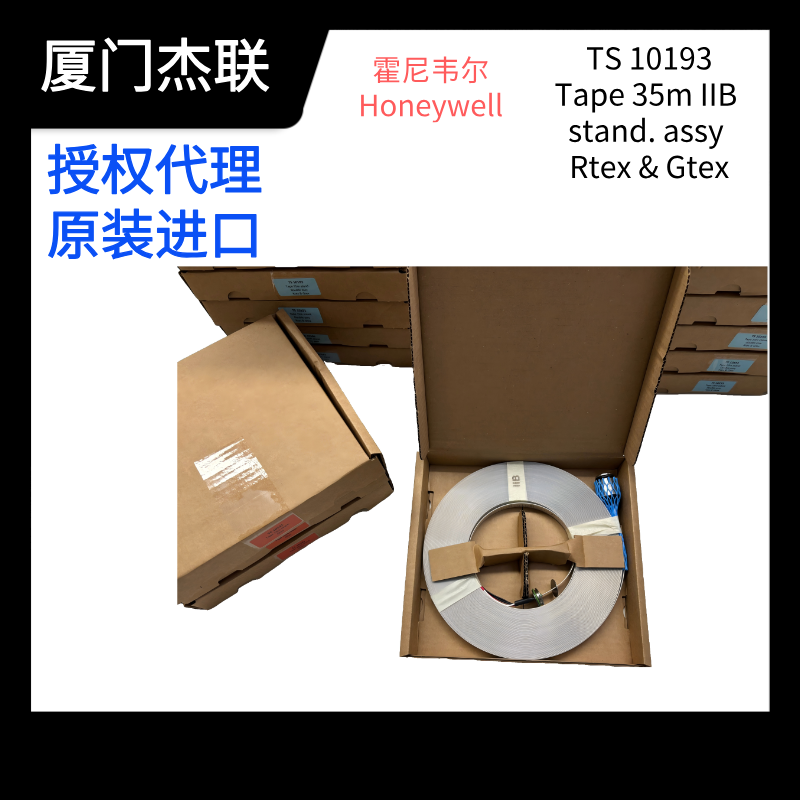

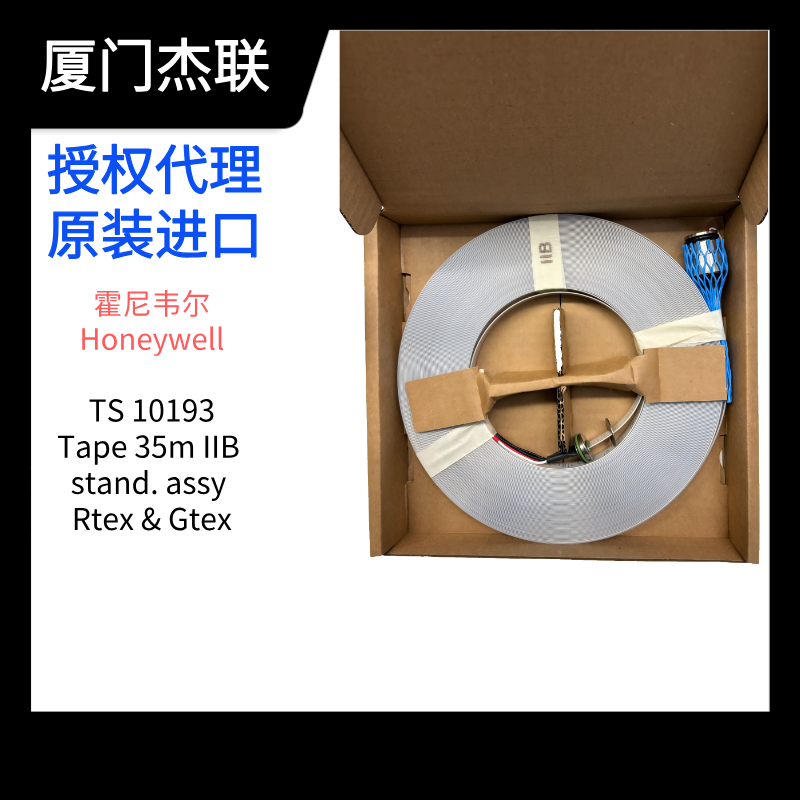

Rtex & Gtex（UTI Tape）霍尼韋爾油水界面儀尺帶

一、結構與功能

1. 一體化設計

- 出廠已將不銹鋼計量尺、信號電纜、卷繞鼓、下導口及快換接頭預裝成總成，現場無需任何工具即可整體插入或抽出主機。

2. 計量與信號二合一

- 尺帶外側為公制/英制雙刻度（分辨率 1 mm / 1/16″），內側嵌帶 PTFE 絕緣的信號線，負責把 ULTRA 傳感器測得的液位、界面和溫度信號實時送回電子盒。

3. 防爆與密封

- 全金屬外殼與 O 形圈結構保證 0.3 bar (4.4 psi) 罐壓下無蒸氣泄漏；符合 ATEX / IECEx Ex ia IIB T4、FM Cl I Div 1 等 0 區。

二、Rtex 與 Gtex 對應型號（常用長度）

> 注：后綴 “Chem” 表示全氟醚橡膠密封件，用于腐蝕性化學品；標準碳氫化合物場合選 “stand. assy” 即可。

三、精度與規格

- 尺帶準確度：±1.5 mm / 30 m（滿足 API MPMS 3.1A & ISO 4512 貿易交接要求）

- 分辨率：1 mm（公制）或 1/16″（英制）

- 溫度范圍：-20 ℃ ～ +50 ℃（工作環境）；傳感器 -40 ℃ ～ +90 ℃

- *罐壓：0.3 bar

四、維護與更換要點

1. 模塊化快換：松開主機側面鎖扣即可整體抽出，3 min 內完成更換。

2. 免二次校準：傳感器參數儲存在探頭內部，換新總成后無需再校準。

3. 日常保養：

- 每次收帶時自動刮片會清理尺帶；

- 每 50 次測量或 3 個月檢查一次刮片磨損，必要時隨總成一起更換；

- 避免折彎或高速沖擊，防止尺帶拉伸變形。

五、典型應用

- Rtex：海運油輪、集輸站等“允許少量蒸氣受控釋放”場合。

- Gtex：海運油輪、岸罐、化工品罐區、需惰性氣體保護或 VOC 零排放的密閉測量。

結論

霍尼韋爾UTI Tape 把“計量尺 + 信號電纜”做成一次性快換模塊，兼顧計量級精度與防爆安全，是霍尼韋爾 UTIMeter 能夠在船舶、罐區實現“單人 3 分鐘換帶、零校準繼續作業”的關鍵部件。用戶只需按主機型號（Rtex / Gtex）和長度選取對應 TS 編號即可。

注：適用于G3、MK3-LBI-UNI型號 產品由廈門市杰聯儀器設備科技有限公司代理銷售，具體價格以合同協議為準（參考價￥15,000）。
